| الحد الأدنى لكمية : | 1 مجموعة | الأسعار : | $437,221.00 - $498,411.00/Set |
|---|---|---|---|
| تفاصيل التغليف : | التعبئة صالحة للابحار. | وقت التسليم : | 45 يوما |
| القدرة على العرض : | 20 مجموعة / شهر |
| مكان المنشأ: | الصين | اسم العلامة التجارية: | Starlight |
|---|---|---|---|
| إصدار الشهادات: | ISO | رقم الموديل: | 1200 كيلو واط |
|
معلومات تفصيلية |
|||
| وصف: | مولد 1200kW | الجهد االكهربى: | 230 فولت 400 فولت |
|---|---|---|---|
| قوة: | 1200 كيلو واط | تكرر: | 50/60 هرتز |
| محرك: | بودوين | عامل القوى: | 0.8 |
| قوة المحرك: | 1500 كيلو واط | الوقود: | غاز طبيعي |
| المولد: | مكة المكرمة أو غيرها | يكتب: | نوع عازل للصوت |
| ضمان: | سنة واحدة | ميناء: | شنتشن، الصين |
| تسليط الضوء: | 1200kW مولد الغاز الطبيعي,مولد الغاز الطبيعي الصامت,مولد الغاز الطبيعي |
||
منتوج وصف
وصف
1200kW مولد الغاز الطبيعي النوع الصامت
تم اختيار محركات الغاز Weichai 16M33D1280NG ومولدات mecc alte ECO46.في مظلة واحدة ، تم دمج مولد غاز واحد بقدرة 1.2 ميجاوات ونظام تبريد أفقي ونظام تحكم واحد.المظلة هي دليل على الرمال والقطن.يتيح تصميم التحكم في منطقة درجة الحرارة تشغيل المولد بشكل طبيعي في نطاق درجة حرارة -30 درجة مئوية إلى 50 درجة مئوية.
تبلغ السعة الإجمالية لمحطة الطاقة 12 ميجاوات ويتم دمج جميع المولدات.يمكن أن يكون أي من المولدات مجموعة احتياطية مما يتيح النقل العاجل لأي مولد آخر.يتم تثبيت مفتاح عزل لكل مولد والذي سيعزل أي مولد غاز عند الضرورة.
نموذج المولد: EW-1200NGB-1 / 4A.
1.2 ميجا واط تصميم مولد الغاز

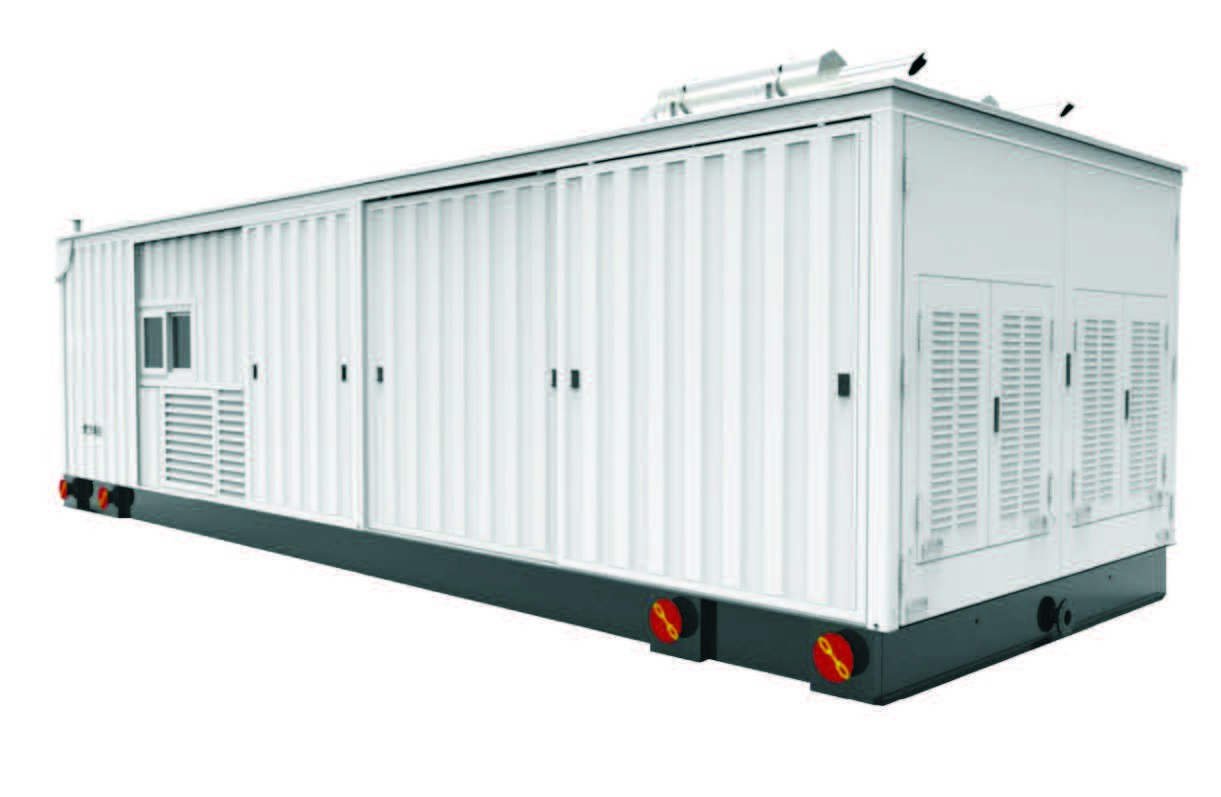

ظلة
تم تصميم المظلة التي يبلغ طولها 30 قدمًا حصريًا لمولد 1.2 ميجاوات.السطح مغطى بالبولي يوريثين وهو لامع ومقاوم للاهتراء.في المظلة ، يوجد خزانة تحكم ، كابينة مولد ، نظام ترشيح مدخل / مخرج الهواء.يوجد في الجزء العلوي من المظلة نظام تبريد أفقي.يتم ضبط مصدر الغاز في أحد طرفيه ويتم توصيل كبل الطاقة من طرف آخر.هذا التصميم يجعل ترتيب أنابيب الغاز والكابلات في الموقع أمرًا سهلاً ومريحًا.

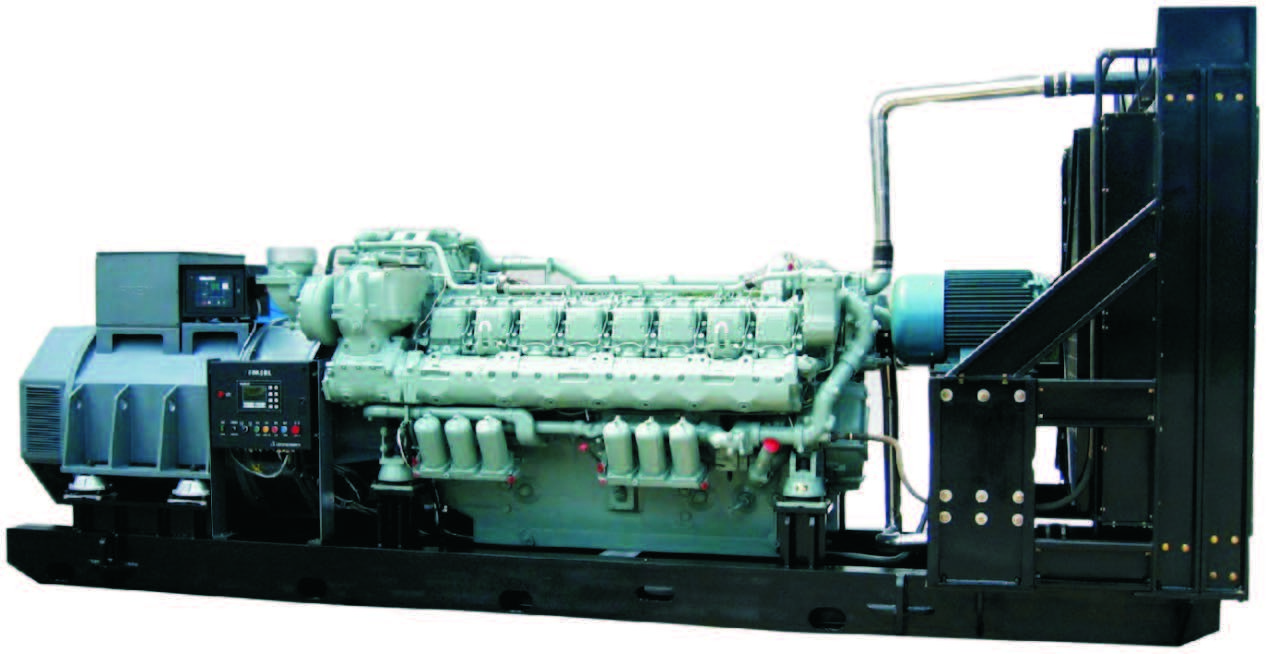

محرك الغاز
تم اختيار محرك الغاز Baudouin 16M33D1289NG.تم تطوير محرك الغاز بعمق في أنظمة التحكم في الوقود لتحسين كفاءته الكهربائية وموثوقيته وتكيفه مع الوقود لظروف عمل معينة.كما يأخذ التطوير في الاعتبار الاستجابة الديناميكية والاقتصاد في استهلاك الوقود والموثوقية والسلامة.
يتم التحكم في محرك الغاز المثبت عن طريق نظام التحكم في حرق الغاز ذي الحلقة المغلقة المستورد والذي يتضمن أحدث أنظمة التحكم في Woodward ، ونظام الإشعال الذكي Hoerbiger ، والشاحن التوربيني ABB عالي الكفاءة ، والاشتعال التعاقدي المعتمد على أسطوانة واحدة ، ونظام تنظيم السرعة الكهربائي ، وحلقة الوقود القريبة نظام التحكم ونظام التكيف الذاتي للبيئة ونظام التشخيص والحماية الذاتي.ستضمن كل هذه الأنظمة التحكم الدقيق والموثوق في محرك الغاز وتضمن أدائه الاقتصادي والديناميكي والبيئي.تم تحسين الأنظمة أيضًا من قبل شركتنا لتحقيق موثوقية وكفاءة عالية.
نظام التبريد
تم تجهيز نظام التبريد الأفقي ذو درجة الحرارة العالية والمنخفضة ، والمراوح الكهربائية ذات الكفاءة العالية والمنخفضة الطاقة ، والمبرد الداخلي وسعة تبريد مياه الدثار للتحكم في الدورة المغلقة لتمكين استخدام المولد في درجات حرارة محيطة مختلفة.
الجدول 3-1: معلمات نظام التبريد 1.2 ميجاوات
| المبرد سترة | المبرد البيني | |
| درجة الحرارة المحيطة المصممة | 50 | 45 |
| قوة التبريد المصممة | 960 كيلو واط | 130 كيلو واط |
| 1200kW التبريد التكرار | 115٪ | 122٪ |
| 1100 كيلوواط التبريد التكرار | 128٪ | 139٪ |
| 1000 كيلو واط التبريد التكرار | 143٪ | 155٪ |
| منطقة المبرد | ≥670㎡ | ≥505㎡ |
| المواد | مواسير نحاسية / زعانف نحاسية | مواسير نحاسية / زعانف نحاسية |
| درجة الحرارة المحيطة المطبقة | -30 ℃ ~ 50 ℃ | -30 ℃ ~ 45 ℃ |
المولد
يتم اختيار مولد التيار المتناوب المتزامن الخالي من الفرشاة Mecc Alte ECO46 مع تعزيز المكونات المتحركة لتحسين مقاومة المولدات لتأثير الحمل والتداخل ولضمان تشغيله الموثوق به والمستقر على المدى الطويل.
نظام التحكم في مجموعة المولدات
نظام التحكم في المولد هو نظام التحكم الذكي في المولد DEIF الذي يحقق البدء التلقائي ، والتسريع ، والتشغيل ، والتوازي ، وتخصيص الحمل ، وفصل الفرامل ، والتبريد والتوقف.يتوفر أيضًا نظام التحكم عن بعد والمراقبة.
المعلمات الفنية لمولد الغاز
الجدول 3-2 المعلمات الفنية لمولد الغاز 1.2MW / 400V
| SN | بند | المعلمات |
| 1 | اعدادات المولد | 1.2 ميجا واط مولد غاز مع مظلة |
| 1.1 | نموذج المولد | EW-1200NGB-1 / 4A |
| 1.2 | القوة المصنفة | 1200 كيلو واط |
| 1.3 | التصنيف الحالي | 2165 أ |
| 1.4 | الفولطية | 230/400 فولت |
| 1.5 | تردد مصنف | 50 هرتز |
| 1.6 | وضع بدء التشغيل | البدء الكهربائي DC24V |
| 1.7 | تنظيم السرعة | التنظيم الكهربائي |
| 1.8 | التحكم في الوقود | حرق العجاف ، التحكم في الحلقة القريبة |
| 1.9 | اشتعال | التحكم الكهربائي بأسطوانة واحدة في إشعال الطاقة العالية المعتمد |
| 1.10 | التحكم في مجموعة المولدات | زر تشغيل / إيقاف زر واحد |
| 1.11 | استهلاك زيوت التشحيم | ≤0.2g / kWh |
| 1.12 | الكفاءة الكهربائية | ≥ 40.1٪ (80٪ ~ 100٪ تحميل) |
| 1.13 | أبعاد | 9000 × 3000 × 2900 مم (الارتفاع بعد التركيب 4500 مم) |
| 1.14 | الوزن الصافي | 14900 كجم |
| 2 | محرك | |
| 2.1 | ماركة | ويتشاي / بودوان |
| 2.2 | نموذج | 16M33D1280NG |
| 2.3 | الإزاحة | 52.3 لتر |
| 2.4 | مدخل الهواء | شاحن توربيني ، مبرد داخلي قسري ، هيكل رباعي الصمامات |
| 2.5 | تقييمه rpm | 1500r / دقيقة |
| 2.6 | تبريد | مبرد بين الماء والهواء ، تبريد بالماء بالقوة |
| 2.7 | تشحيم | التشحيم القسري |
| 2.8 | كفاءة المحرك الحرارية | 42٪ |
| 3 | المولد | |
| 3.1 | ماركة | Mecc alte |
| 3.2 | نموذج | ECO46 1S4A |
| 3.3 | عامل القوى | 0.8 (تأخر) |
| 3.4 | توليد الكفاءة | 95.3٪ |
| 3.5 | قدرة المولد | 1500 كيلو فولت أمبير |
| 3.6 | مرحلة | 3 مراحل 4 أسلاك |
| 3.7 | درجة العزل | ح |
| 3.8 | درجة الحماية | IP23 |
| 4 | نظام التحكم في مجموعة المولدات | |
| 4.1 | ماركة | ضيف |
| 4.2 | نموذج | AGC200 |
| 4.3 | المهام | بدء / إيقاف زر واحد ، عرض البيانات ، التسجيل ، الحماية والمراقبة ، إلخ. |
| 4.4 | عارض | دورة في الدقيقة / ضغط زيت التشحيم / درجة حرارة الماء / ساعات التشغيل / التيار / الجهد / التردد / الطاقة النشطة / الطاقة التفاعلية / توزيع الحمل إلخ |
| 4.5 | وظائف الحماية | إنذار وتحكم أوتوماتيكي في درجة حرارة الماء المرتفعة ، وضغط زيت التشحيم المنخفض ، والسرعة الزائدة ، والتيار الزائد ، والجهد AC / DC منخفض / مرتفع ، وما إلى ذلك. |
| 5 | ظلة | مظلة واقية من الغبار مع تهوية بالضغط الإيجابي |
|
1. تعتمد البيانات على قيمة الحرارة فوق أو فوق 35.88MJ / Nm3 من الغاز الطبيعي والتي تتوافق مع معايير ISO8528 / 1 و ISO3046 / 1 و BS5514 / 1. |
||
