1200KW Baudouin Biogas مولد الطاقة CHP الصناعية مولد الغاز الطبيعي

الحد الأدنى لكمية : 1 مجموعات الأسعار : $425,800.00-498,800.00/Sets >=1 Sets
تفاصيل التغليف : التعبئة صالحة للابحار. وقت التسليم : 90 يومًا
القدرة على العرض : 50 مجموعة / مجموعات شهريا
مكان المنشأ: الصين اسم العلامة التجارية: Baudouin
إصدار الشهادات: ISO رقم الموديل: 16M33D1289

معلومات تفصيلية

ضمان: سنة واحدة الفولطية: 400 فولت / 600 فولت
سرعة: 1500/1800 دورة في الدقيقة تكرار: 50 هرتز / 60 هرتز
ميناء: شنغهاي / قوانغتشو
تسليط الضوء:

steyr t12 1200kW Biogas Power Generator

,

steyr t12 Baudouin Biogas Power Generator

,

steyr t12 CHP Industrial Natural Gas Generator

منتوج وصف

1200kW الغاز الحيوي مولد الطاقة & CHP





1.2 ميجا واط تصميم مولد الغاز



ظلة



تم تصميم المظلة التي يبلغ طولها 30 قدمًا حصريًا لمولد 1.2 ميجاوات.السطح مغطى بالبولي يوريثين وهو لامع ومقاوم للاهتراء.في المظلة ، يوجد خزانة تحكم ، كابينة مولد ، نظام فلترة لمدخل / مخرج الهواء.يوجد في الجزء العلوي من المظلة نظام تبريد أفقي.يتم ضبط مصدر الغاز في أحد طرفيه ويتم توصيل كبل الطاقة من طرف آخر.هذا التصميم يجعل ترتيب أنابيب الغاز والكابلات في الموقع أمرًا سهلاً ومريحًا.

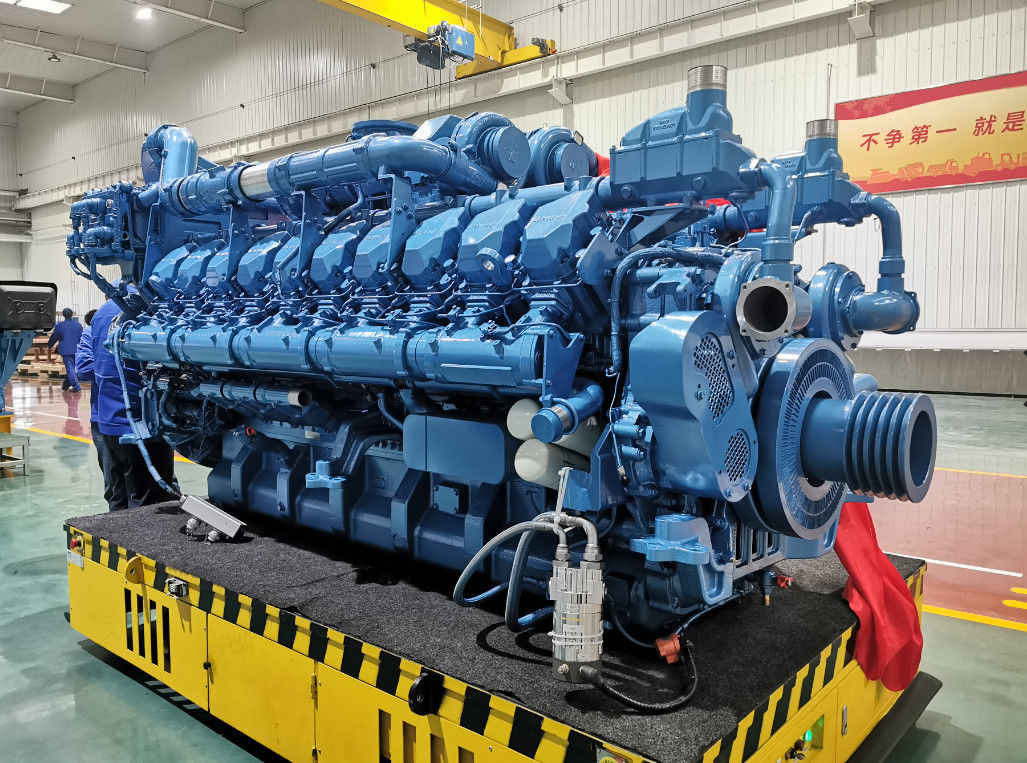

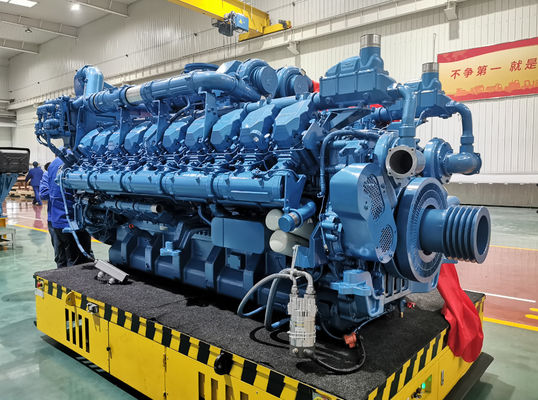

محرك الغاز



تم اختيار Baudouin 16M33D1289 NG ومحرك الغاز الحيوي.تم تطوير محرك الغاز بعمق في أنظمة التحكم في الوقود لتحسين كفاءته الكهربائية وموثوقيته وتكيفه مع الوقود لظروف عمل معينة.كما يأخذ التطوير في الاعتبار الاستجابة الديناميكية والاقتصاد في استهلاك الوقود والموثوقية والسلامة.



يتم التحكم في محرك الغاز المثبت عن طريق نظام التحكم في حرق الغاز ذي الحلقة المغلقة المستورد والذي يتضمن أحدث أنظمة التحكم في Woodward ، ونظام الإشعال الذكي Hoerbiger ، والشاحن التوربيني ABB عالي الكفاءة ، والاشتعال التعاقدي المعتمد على أسطوانة واحدة ، ونظام تنظيم السرعة الكهربائي ، وحلقة الوقود القريبة نظام التحكم ونظام التكيف الذاتي للبيئة ونظام التشخيص والحماية الذاتي.ستضمن كل هذه الأنظمة التحكم الدقيق والموثوق في محرك الغاز وتضمن أدائه الاقتصادي والديناميكي والبيئي.تم تحسين الأنظمة أيضًا من قبل شركتنا لتحقيق موثوقية وكفاءة عالية.



نظام التبريد



تم تجهيز نظام التبريد الأفقي ذو درجة الحرارة العالية والمنخفضة ، والمراوح الكهربائية ذات الكفاءة العالية والمنخفضة الطاقة ، والمبرد الداخلي وسعة تبريد مياه الدثار للتحكم في الدورة المغلقة لتمكين استخدام المولد في درجات حرارة محيطة مختلفة.



الجدول 3-1: معلمات نظام التبريد 1.2 ميجاوات



  المبرد سترة المبرد البيني
درجة الحرارة المحيطة المصممة 50 45
قوة التبريد المصممة 960 كيلو واط 130 كيلو واط
1200kW التبريد التكرار 115٪ 122٪
1100 كيلوواط التبريد التكرار 128٪ 139٪
1000 كيلو واط التبريد التكرار 143٪ 155٪
منطقة المبرد ≥670㎡ ≥505㎡
مواد مواسير نحاسية / زعانف نحاسية مواسير نحاسية / زعانف نحاسية
درجة الحرارة المحيطة المطبقة -30 ℃ ~ 50 ℃ -30 ℃ ~ 45 ℃


المولد



يتم اختيار مولد التيار المتناوب المتزامن الخالي من الفرشاة Mecc Alte ECO46 مع تعزيز المكونات المتحركة لتحسين مقاومة المولدات لتأثير الحمل والتداخل ولضمان تشغيله الموثوق به والمستقر على المدى الطويل.



نظام التحكم في مجموعة المولدات



نظام التحكم في المولد هو نظام التحكم الذكي في المولد DEIF الذي يحقق البدء التلقائي ، والتسريع ، والتشغيل ، والتوازي ، وتخصيص الحمل ، وفصل الفرامل ، والتبريد والتوقف.يتوفر أيضًا نظام التحكم عن بعد والمراقبة.



المعلمات الفنية لمولد الغاز



المعلمات الفنية لمولد الغاز 1.2MW / 400V



SN العنصر المعلمات
1 اعدادات المولد 1.2 ميجا واط مولد غاز مع مظلة
1.1 نموذج المولد EW-1200NGB-1 / 4A
1.2 القوة المصنفة 1200 كيلو واط
1.3 التصنيف الحالي 2165 أ
1.4 الفولطية 230/400 فولت
1.5 تردد مصنف 50 هرتز
1.6 وضع بدء التشغيل البدء الكهربائي DC24V
1.7 تنظيم السرعة التنظيم الكهربائي
1.8 التحكم في الوقود حرق العجاف ، التحكم في الحلقة القريبة
1.9 اشتعال التحكم الكهربائي بأسطوانة واحدة في إشعال الطاقة العالية المعتمد
1.10 التحكم في مجموعة المولدات زر تشغيل / إيقاف زر واحد
1.11 استهلاك زيوت التشحيم ≤0.2g / kWh
1.12 الكفاءة الكهربائية ≥40.1٪ (80٪ ~ 100٪ تحميل)
1.13 أبعاد 9000 × 3000 × 2900 مم (الارتفاع بعد التركيب 4500 مم)
1.14 الوزن الصافي 14900 كجم
2 محرك
2.1 ماركة ويتشاي / بودوان
2.2 نموذج 16M33D1280NG
2.3 الإزاحة 52.3 لتر
2.4 مدخل الهواء شاحن توربيني ، مبرد داخلي قسري ، هيكل رباعي الصمامات
2.5 تقييمه rpm 1500r / دقيقة
2.6 تبريد مبرد بين الماء والهواء ، تبريد بالماء بالقوة
2.7 تشحيم التشحيم القسري
2.8 كفاءة المحرك الحرارية 42٪
3 المولد
3.1 ماركة Mecc alte
3.2 نموذج ECO46 1S4A
3.3 عامل القوى 0.8 (تأخر)
3.4 توليد الكفاءة 95.3٪
3.5 قدرة المولد 1500 كيلو فولت أمبير
3.6 مرحلة 3 مراحل 4 أسلاك
3.7 درجة العزل ح
3.8 درجة الحماية IP23
4 نظام التحكم في مجموعة المولدات
4.1 ماركة ضيف
4.2 نموذج AGC200
4.3 المهام بدء / إيقاف زر واحد ، عرض البيانات ، التسجيل ، الحماية والمراقبة ، إلخ.
4.4 عارض دورة في الدقيقة / ضغط زيت التشحيم / درجة حرارة الماء / ساعات التشغيل / التيار / الجهد / التردد / الطاقة النشطة / الطاقة التفاعلية / توزيع الحمل إلخ
4.5 وظائف الحماية إنذار وتحكم أوتوماتيكي في درجة حرارة الماء المرتفعة ، وضغط زيت التشحيم المنخفض ، والسرعة الزائدة ، والتيار الزائد ، والجهد AC / DC منخفض / مرتفع ، وما إلى ذلك.
5 ظلة مظلة واقية من الغبار مع تهوية بالضغط الإيجابي

1. تعتمد البيانات على قيمة الحرارة فوق أو فوق 35.88MJ / Nm3 من الغاز الطبيعي والتي تتوافق مع معايير ISO8528 / 1 و ISO3046 / 1 و BS5514 / 1.

2. البيانات الفنية التي تم الحصول عليها في ظل الظروف القياسية: الضغط الجوي: 100 كيلو باسكال ، درجة الحرارة المحيطة: 25 درجة مئوية ، الرطوبة النسبية: 30٪.

3. في ظل الظروف القياسية ، تتوافق البيانات مع معيار DIN ISO 3046/1 التقييم. تحمل معدل استهلاك الغاز الطبيعي المصنف ضمن ± 5٪.

4. معامل القدرة 0.8 وما فوق.

5. Fume Nox يؤكد ≤500 جزء في المليون



وظائف مولد الغاز



نموذج بدء التشغيل



يتم تشغيل مولدات الغاز بواسطة بطارية 24V DC.لا حاجة لمولد ديزل آخر أو مصدر طاقة شبكي.



توقف طارئ



هناك توقف يدوي للطوارئ وتوقف طارئ تلقائي في حالات تسرب الغاز الطبيعي ، زيادة التيار ، إلخ.



التحكم في مولد الغاز



يمكن تحقيق التحكم بزر واحد ، والضبط التلقائي لنسبة الهواء والوقود ، والتحكم التلقائي في عامل الطاقة ، وزيادة الحمل التلقائي وتقليله على المولد.

نظام التحكم في المولد: خزانة التحكم بها جهاز عرض واحد.يوجد في الخزانة وحدات تحكم ومرحلات وصمامات وعدادات وأزرار ضبط ومؤشرات وزر إيقاف طارئ لمراقبة عملية عمل المولد والتحكم فيها.



حماية المولد في حالة العطل



يحتوي نظام التحكم على وظائف حماية وإنذارات صوتية / ضوئية للحمل الزائد ، والتيار الزائد ، والدارة القصيرة ، والطاقة العكسية ، والتردد المنخفض ، والجهد الزائد ، والجهد الزائد ، والسرعة الزائدة ، إلخ.

بالنسبة للفشل الطفيف مثل ارتفاع درجة حرارة مياه التبريد ، والضغط المنخفض لزيوت التشحيم ، والحمل الزائد ، وبدء التشغيل الفاشل ، سيكون هناك إنذار ضوئي وصوتي ويسمح بالتوقف التلقائي أو اليدوي.

بالنسبة للفشل الشديد مثل ارتفاع درجة حرارة المحرك ، وضغط زيت التشحيم المنخفض ، والسرعة الزائدة ، وما إلى ذلك ، فإنه سيتوقف تلقائيًا وسيتم إرسال الإنذار.








التكوين الرئيسي



- محرك غاز عالي الكفاءة

- مولد التيار المتردد المتزامن

- قطار أمان الغاز وجهاز حماية الغاز من التسرب

- مبدل خارجي لمياه العادم والسترات

- نظام تسخين المياه وتدوير مياه الدثار

- خزان التمدد وسخان سترة المياه

- نظام متطور للتحكم في المحرك ، بما في ذلك: نظام الإشعال ، ونظام التحكم في التفجير ، ونظام التحكم في السرعة ، ونظام التحكم في نسبة الهواء / الوقود

- اختبار متجر صارم لجميع مجموعات المولدات

- كاتم الصوت الصناعي يقلل الضوضاء بمقدار 12-20 ديسيبل (A)

- خزانة مفاتيح غير متصلة وخزانة تحكم كهربائية

- نظام تحكم متعدد الوظائف مع سهولة التشغيل

- دمج واجهات اتصالات البيانات في نظام التحكم

- نظام الإنارة وإنذار الدخان

- مراقبة جهد البطارية والشحن تلقائيًا

- نظام تعبئة الزيت الأوتوماتيكي

- واجهة ناقل للاتصال بوحدة تحكم ذات مستوى أعلى


يتوفر كل من مولدات النوع المفتوح ونوع المظلة.نحن نقدم أيضًا نظام التوليد المشترك للطاقة والجيل الثالث إذا لزم الأمر.



ميزات مجموعات مولدات الغاز لدينا:



1. انخفاض الانبعاثات والود البيئي



إن التصميم الفريد لجهاز احتراق المحرك يجعل الاحتراق الكامل ويقلل بشكل فعال من الغازات الضارة مثل أكاسيد النيتروجين في العادم.يمكن لمحركنا أن يحقق أكثر معايير الانبعاث صرامة في العالم.



2. الفعالية الاقتصادية



بفضل حلول تكامل النظام المتقدمة والتصميم الفريد ، فإن استخدام تقنية التحكم في الاحتراق الخالي من الهدر يحقق كفاءة أعلى في استهلاك الوقود ويوفر ما يصل إلى 15٪ من الوقود مقارنة بمولدات الغاز الأخرى بنفس سعة الطاقة.

وفي الوقت نفسه ، يعتبر الوقود الغازي منافسًا اقتصاديًا مقارنة بالديزل التقليدي أو وقود البنزين.



3. القدرة على التكيف والمرونة



يتيح التصميم الفريد لنظام التحكم الكهربائي لمولدات الغاز الخاصة بنا استخدام الوقود الغازي المتنوع واستخدامها في جميع التطبيقات المعقدة تقريبًا.يمكن تغذية مولداتنا عن طريق LNC و CNG و LPG و Biogas و CBM و Syngas وما إلى ذلك. تستخدم المولدات في محطات الطاقة وحقول النفط والغاز (إما للحفر أو الإنتاج) والمصانع والمباني التجارية أو الحكومية ومصانع الغاز الطبيعي المسال والكحول المصانع ، مقالب القمامة ، مزارع الدواجن إلخ. تستخدم محركات الغاز لدينا أيضًا على نطاق واسع في العديد من المركبات ، مثل الحافلات والشاحنات والقوارب وما إلى ذلك.يمكن أيضًا تصميم المولدات والمحركات الخاصة بنا وفقًا للوقود وظروف العمل الخاصة بالعميل.



4. الموثوقية والاعتمادية



تصميم Starlight وتطوير محركات الغاز على أساس منصات محركات الديزل الممتازة والمنصات الممتازة جنبًا إلى جنب مع نظام التحكم المتطور ينتهي بالأداء والموثوقية المتميزين.لقد وصلت بعض مولداتنا إلى الرقم القياسي لأكثر من 30.000 ساعة دون إجراء أي إصلاحات.

تعمل تقنية التحكم في الاحتراق الفكري على جعل متوسط ​​درجة حرارة العادم عند 530 درجة مئوية ، مما يقلل بشكل ملحوظ من الحمل الحراري للمكبس وصمام الهواء ، كما تم تحسين موثوقية هذه المكونات بشكل كبير.تم تصميم الكهرباء القوية والضعيفة بحيث يتم فصلها ، مما يؤدي إلى تجنب تداخل التحكم ، ومن حيث تحسين موثوقية المكونات الكهربائية.





5. استجابة سريعة



يمكن للاستجابة الديناميكية السريعة لمولداتنا أن تتعامل بسهولة مع التباين اللحظي لحمل التصادم من الحفارات.يمكن أن تتكيف الاستجابة الديناميكية السريعة مع حمل الصدمات في ظل ظروف مختلفة ، وتفي بمتطلبات حمل التصادم في حقل النفط.



6. مستوى عال من الأمن



يحقق نظام التحكم الذكي المراقبة والتسجيل في الوقت الحقيقي للمولدات ومعلماتها.ستبدأ الإنذارات والحماية التلقائية في حالة ملاحظة أي شذوذ.



لمحة عن المصنع



1200KW Baudouin Biogas مولد الطاقة CHP الصناعية مولد الغاز الطبيعي 0

المجسم

1200KW Baudouin Biogas مولد الطاقة CHP الصناعية مولد الغاز الطبيعي 2

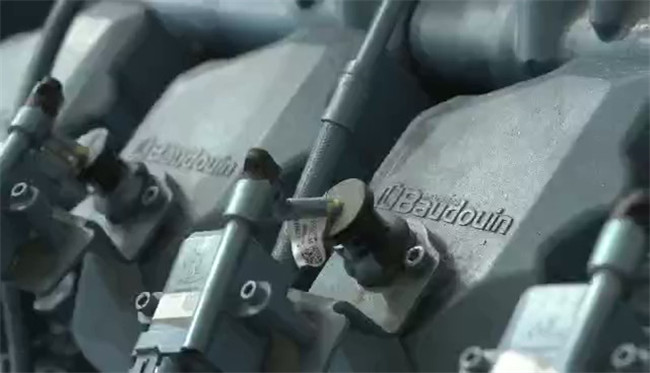

حرفية رائعة

1200KW Baudouin Biogas مولد الطاقة CHP الصناعية مولد الغاز الطبيعي 4

حرفية رائعة

معلومات عنا


شركة ستارلايت للصناعة المحدودة.هي شركة مبتكرة مكرسة لتطبيق التكنولوجيا الجديدة والعالية.

نحن مورد رائد لمجموعات المولدات التي تعمل بالوقود الغازي ، ووحدات CHP / CCHP ومجموعة من حلول معدات الطاقة عالية السرعة لصناعة النفط والغاز ، والطاقة الحيوية ، والتخلص من النفايات الحضرية ، وميثان طبقة الفحم (CBM) وتطبيقات الغاز التخليقي.مع أربعة عشر عامًا من التفاني في البحث والتطوير بشأن التحكم في احتراق الوقود الغازي وإدارة الطاقة ، نحن الرواد ، وحتى الآن الوحيدون في العالم الذي يستخدم الغاز الطبيعي والغاز المصاحب للنفط لتشغيل منصات التنقيب عن النفط.تتميز معدات Starlight Gas Powers أيضًا بالاستخدام المتكامل والكامل للطاقة والطاقة القابلة لإعادة التدوير الموجودة في نفايات الصناعة الحديثة.



يقود فريق البحث والتطوير في الشركة خبراء معروفون في محركات الغاز.نجح الفريق في تنفيذ العشرات من المشاريع الفنية الوطنية الكبرى في مجال تطوير محركات الغاز وطور عدة أنواع من محركات الغاز.



تم بيع محركات الغاز / مجموعات المولدات / CHPs Starlight إلى عدد كبير من البلدان والمناطق في جميع أنحاء العالم.في المستقبل ، ستسعى Starlight دائمًا لتحسين تطوير وتطبيق معدات الطاقة المتقدمة ، لتصبح مزودًا دوليًا لحلول طاقة الغاز.



مع عشرات السنين من التفاني في البحث والتطوير لتقنية احتراق الوقود الغازي وإدارة الطاقة ، قمنا بتطوير مولدات غاز تتراوح من 3 كيلوواط إلى 1500 كيلوواط في وحدة واحدة.





1200KW Baudouin Biogas مولد الطاقة CHP الصناعية مولد الغاز الطبيعي 61200KW Baudouin Biogas مولد الطاقة CHP الصناعية مولد الغاز الطبيعي 7

ورشة المولدات



1200KW Baudouin Biogas مولد الطاقة CHP الصناعية مولد الغاز الطبيعي 81200KW Baudouin Biogas مولد الطاقة CHP الصناعية مولد الغاز الطبيعي 9



ورشة تجميع المحرك





شبكة المبيعات والخدمات
1200KW Baudouin Biogas مولد الطاقة CHP الصناعية مولد الغاز الطبيعي 10
مرجع المشروع
1200KW Baudouin Biogas مولد الطاقة CHP الصناعية مولد الغاز الطبيعي 12
مشروع في النفط والغاز
1200KW Baudouin Biogas مولد الطاقة CHP الصناعية مولد الغاز الطبيعي 14

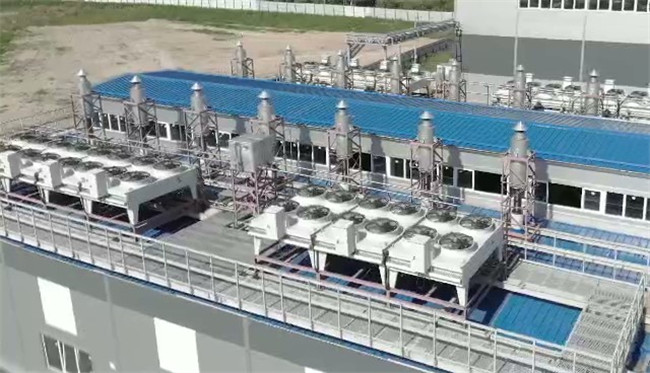

مشروع توليد الطاقة بالغاز الحيوي
1200KW Baudouin Biogas مولد الطاقة CHP الصناعية مولد الغاز الطبيعي 16
مشروع في روسيا
معدات مماثلة
1200KW Baudouin Biogas مولد الطاقة CHP الصناعية مولد الغاز الطبيعي 18
1200KW Baudouin Biogas مولد الطاقة CHP الصناعية مولد الغاز الطبيعي 20
1200KW Baudouin Biogas مولد الطاقة CHP الصناعية مولد الغاز الطبيعي 22

التعليمات
Q1: كيف ستؤمن الجودة؟
ج 1: تم اختيار محركاتنا وأنظمة التحكم في المحرك بعناية من العلامات التجارية الدولية الكبرى وجميع مولداتنا مصنعة ومركبة وتم اختبارها وتشغيلها من خلال خبرتنا وتقنياتنا الممتدة على مدار خمسة عشر عامًا.

Q2: ما هو أفضل وقت التسليم؟كيف.....؟
ج 2: أرسل بريدًا إلى sales@starlightcorp.cn مع جميع مخاوفك وسنقدم لك جميع التفاصيل المطلوبة.
