معلومات تفصيلية |
|||
| اسم: | مولد الغاز الطبيعي الصناعي | سمات: | واجب ثقيل \ أداء عالي |
|---|---|---|---|
| الفولطية: | 400 فولت / 600 فولت | سرعة: | 1500/1800 دورة في الدقيقة |
| تكرار: | 50 هرتز / 60 هرتز | ميناء: | شنغهاي / قوانغتشو |
| ضمان: | سنة واحدة | ||
| تسليط الضوء: | 1200KW مولد طاقة الغاز الطبيعي,مولدات الغاز الطبيعي CBM للاستخدام الصناعي,مولد الطاقة CHP الغاز الحيوي |
||
منتوج وصف
تم اختيار محركات الغاز Weichai 16M33D1280NG ومولدات Mecc alte ECO46.في مظلة واحدة ، تم دمج مولد غاز واحد بقدرة 1.2 ميجاوات ونظام تبريد أفقي ونظام تحكم واحد.المظلة هي دليل على الرمال والقطن.يتيح تصميم التحكم في منطقة درجة الحرارة تشغيل المولد بشكل طبيعي في نطاق درجة حرارة -30 درجة مئوية إلى 50 درجة مئوية.
تبلغ القدرة الإجمالية لمحطة الطاقة 12 ميجاوات ويتم دمج جميع المولدات.يمكن أن يكون أي من المولدات مجموعة احتياطية مما يتيح النقل العاجل لأي مولد آخر.يتم تثبيت مفتاح عزل لكل مولد والذي سيعزل أي مولد غاز عند الضرورة.
نموذج المولد: EW-1200NGB-1 / 4A.
1.2 ميجا واط تصميم مولد الغاز
ظلة
تم تصميم المظلة التي يبلغ طولها 30 قدمًا حصريًا لمولد 1.2 ميجاوات.السطح مطلي بالبولي يوريثين اللامع والمقاوم للاهتراء.في المظلة ، يوجد خزانة تحكم ، كابينة مولد ، نظام ترشيح مدخل / مخرج الهواء.يوجد في الجزء العلوي من المظلة نظام تبريد أفقي.يتم ضبط مصدر الغاز في أحد طرفيه ويتم توصيل كابل الطاقة من طرف آخر.هذا التصميم يجعل ترتيب أنابيب الغاز والكابلات في الموقع أمرًا سهلاً ومريحًا.

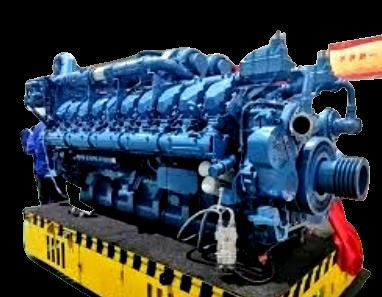

محرك الغاز
تم اختيار محرك الغاز Baudouin 16M33D1289NG.تم تطوير محرك الغاز بعمق في أنظمة التحكم في الوقود لتحسين كفاءته الكهربائية وموثوقيته وتكيفه مع الوقود لظروف عمل معينة.كما يأخذ التطوير في الاعتبار الاستجابة الديناميكية والاقتصاد في استهلاك الوقود والموثوقية والسلامة.
يتم التحكم في محرك الغاز المثبت عن طريق نظام التحكم في حرق الغاز ذي الحلقة المغلقة المستورد والذي يتضمن أحدث أنظمة التحكم في Woodward ، ونظام الإشعال الذكي Hoerbiger ، والشاحن التوربيني ABB عالي الكفاءة ، والاشتعال التعاقدي المعتمد على أسطوانة واحدة ، ونظام تنظيم السرعة الكهربائي ، وحلقة الوقود القريبة نظام التحكم ونظام التكيف الذاتي للبيئة ونظام التشخيص والحماية الذاتي.ستضمن كل هذه الأنظمة التحكم الدقيق والموثوق في محرك الغاز وتضمن أدائه الاقتصادي والديناميكي والبيئي.تم تحسين الأنظمة أيضًا من قبل شركتنا لتحقيق موثوقية وكفاءة عالية.
نظام التبريد
تم تجهيز نظام التبريد الأفقي ذو درجة الحرارة العالية والمنخفضة ، والمراوح الكهربائية ذات الكفاءة العالية والمنخفضة الطاقة ، والمبرد الداخلي وسعة تبريد مياه الدثار للتحكم في الدورة المغلقة لتمكين استخدام المولد في درجات حرارة محيطة مختلفة.
الجدول 3-1: معلمات نظام التبريد 1.2 ميجاوات
| المبرد سترة | المبرد بين المبردات | |
| درجة الحرارة المحيطة المصممة | 50 | 45 |
| قوة التبريد المصممة | 960 كيلو واط | 130 كيلو واط |
| 1200kW التبريد التكرار | 115٪ | 122٪ |
| 1100 كيلوواط التبريد التكرار | 128٪ | 139٪ |
| 1000 كيلو واط | 143٪ | 155٪ |
| منطقة المبرد | ≥670㎡ | ≥505㎡ |
| المواد | مواسير نحاسية / زعانف نحاسية | مواسير نحاسية / زعانف نحاسية |
| درجة الحرارة المحيطة المطبقة | -30 ℃ ~ 50 ℃ | -30 ℃ ~ 45 ℃ |
المولد
يتم اختيار مولد التيار المتناوب المتزامن الخالي من الفرشاة Mecc Alte ECO46 مع تعزيز المكونات المتحركة لتحسين مقاومة مولدات التيار المتردد لتأثير الحمل والتداخل ولضمان تشغيله الموثوق به والمستقر على المدى الطويل.
نظام التحكم في مجموعة المولدات
نظام التحكم في المولد هو نظام التحكم الذكي في المولد DEIF الذي يحقق البدء التلقائي ، والتسريع ، والتشغيل ، والتوازي ، وتخصيص الحمل ، وفصل الفرامل ، والتبريد والتوقف.يتوفر أيضًا نظام التحكم عن بعد والمراقبة.
المعلمات الفنية لمولد الغاز
المعلمات الفنية لمولد الغاز 1.2MW / 400V
| SN | العنصر | المعلمات |
| 1 | اعدادات المولد | 1.2 ميجا واط مولد غاز مع مظلة |
| 1.1 | نموذج المولد | EW-1200NGB-1 / 4A |
| 1.2 | القوة المصنفة | 1200 كيلو واط |
| 1.3 | التصنيف الحالي | 2165 أ |
| 1.4 | الفولطية | 230/400 فولت |
| 1.5 | تردد مصنف | 50 هرتز |
| 1.6 | وضع بدء التشغيل | بداية كهربائية DC24V |
| 1.7 | تنظيم السرعة | التنظيم الكهربائي |
| 1.8 | التحكم في الوقود | حرق العجاف ، التحكم في الحلقة القريبة |
| 1.9 | اشتعال | التحكم الكهربائي بأسطوانة واحدة في إشعال الطاقة العالية المعتمد |
| 1.10 | التحكم في مجموعة المولدات | زر تشغيل / إيقاف زر واحد |
| 1.11 | استهلاك زيوت التشحيم | ≤0.2g / kWh |
| 1.12 | الكفاءة الكهربائية | ≥ 40.1٪ (80٪ ~ 100٪ تحميل) |
| 1.13 | أبعاد | 9000 × 3000 × 2900 مم (الارتفاع بعد التركيب 4500 مم) |
| 1.14 | الوزن الصافي | 14900 كجم |
| 2 | محرك | |
| 2.1 | ماركة | ويتشاي / بودوان |
| 2.2 | نموذج | 16M33D1280NG |
| 2.3 | الإزاحة | 52.3 لتر |
| 2.4 | مدخل الهواء | شاحن توربيني ، مبرد داخلي قسري ، هيكل رباعي الصمامات |
| 2.5 | تقييمه rpm | 1500r / دقيقة |
| 2.6 | تبريد | مبرد بين الماء والهواء ، تبريد بالماء بالقوة |
| 2.7 | تشحيم | التشحيم القسري |
| 2.8 | كفاءة المحرك الحرارية | 42٪ |
| 3 | المولد | |
| 3.1 | ماركة | Mecc alte |
| 3.2 | نموذج | ECO46 1S4A |
| 3.3 | عامل القوى | 0.8 (تأخر) |
| 3.4 | توليد الكفاءة | 95.3٪ |
| 3.5 | قدرة المولد | 1500 كيلو فولت أمبير |
| 3.6 | مرحلة | 3 مراحل 4 أسلاك |
| 3.7 | درجة العزل | ح |
| 3.8 | درجة الحماية | IP23 |
| 4 | نظام التحكم في مجموعة المولدات | |
| 4.1 | ماركة | ضيف |
| 4.2 | نموذج | AGC200 |
| 4.3 | المهام | بدء / إيقاف زر واحد ، عرض البيانات ، التسجيل ، الحماية والمراقبة ، إلخ. |
| 4.4 | عارض | دورة في الدقيقة / ضغط زيت التشحيم / درجة حرارة الماء / ساعات التشغيل / التيار / الجهد / التردد / الطاقة النشطة / الطاقة التفاعلية / توزيع الحمل إلخ |
| 4.5 | وظائف الحماية | إنذار وتحكم أوتوماتيكي في درجة حرارة الماء المرتفعة ، وضغط زيت التشحيم المنخفض ، والسرعة الزائدة ، والتيار الزائد ، والجهد AC / DC منخفض / مرتفع ، وما إلى ذلك. |
| 5 | ظلة | مظلة واقية من الغبار مع تهوية بالضغط الإيجابي |
|
1. تعتمد البيانات على قيمة الحرارة فوق أو فوق 35.88MJ / Nm3 من الغاز الطبيعي والتي تتوافق مع معايير ISO8528 / 1 و ISO3046 / 1 و BS5514 / 1. 2. البيانات الفنية التي تم الحصول عليها في ظل الظروف القياسية: الضغط الجوي: 100 كيلو باسكال ، درجة الحرارة المحيطة: 25 درجة مئوية ، الرطوبة النسبية: 30٪. 3. في ظل الظروف القياسية ، تتوافق البيانات مع معيار DIN ISO 3046/1 التقييم. تحمل معدل استهلاك الغاز الطبيعي المصنف ضمن ± 5٪. 4. معامل القدرة 0.8 وما فوق. 5. Fume Nox يؤكد ≤500 جزء في المليون |
||
وظائف مولد الغاز
نموذج بدء التشغيل
يتم تشغيل مولدات الغاز بواسطة بطارية 24V DC.لا حاجة لمولد ديزل أو مصدر طاقة شبكي آخر.
توقف طارئ
يوجد إيقاف طارئ يدوي وتوقف طارئ تلقائي في حالات تسرب الغاز الطبيعي ، زيادة التيار ، إلخ.
التحكم في مولد الغاز
يمكن تحقيق التحكم بزر واحد ، والضبط التلقائي لنسبة الهواء والوقود ، والتحكم التلقائي في عامل الطاقة ، وزيادة الحمل التلقائي وتقليله على المولد.
نظام التحكم في المولد: خزانة التحكم بها جهاز عرض واحد.يوجد في الخزانة وحدات تحكم ، ومرحلات ، وصمامات ، وعدادات ، وأزرار ضبط ، ومؤشرات ، وزر إيقاف طارئ لمراقبة عملية عمل المولد والتحكم فيها.
حماية المولد في حالة العطل
يحتوي نظام التحكم على وظائف حماية وإنذارات صوتية / ضوئية للحمل الزائد ، والتيار الزائد ، والدارة القصيرة ، والطاقة العكسية ، والتردد المنخفض ، والجهد الزائد ، والجهد الزائد ، والجهد الزائد ، والسرعة الزائدة ، إلخ.
بالنسبة للفشل الطفيف مثل ارتفاع درجة حرارة مياه التبريد ، والضغط المنخفض لزيوت التشحيم ، والحمل الزائد ، وفشل بدء التشغيل ، سيكون هناك إنذار ضوئي وصوتي ويسمح بالتوقف التلقائي أو اليدوي.
بالنسبة للفشل الشديد مثل ارتفاع درجة حرارة المحرك ، وضغط زيت التشحيم المنخفض ، والسرعة الزائدة ، وما إلى ذلك ، فإنه سيتوقف تلقائيًا وسيتم إرسال الإنذار.
التكوين الرئيسي
يتوفر كل من مولدات النوع المفتوح ونوع المظلة.نحن نقدم أيضًا نظام التوليد المشترك للطاقة والجيل الثالث إذا لزم الأمر.
ميزات مجموعات مولدات الغاز لدينا:
1. انخفاض الانبعاثات والود البيئي
إن التصميم الفريد لجهاز احتراق المحرك يجعل الاحتراق الكامل ويقلل بشكل فعال من الغازات الضارة مثل أكاسيد النيتروجين في العادم.يمكن لمحركنا أن يحقق أكثر معايير الانبعاث صرامة في العالم.
2. الفعالية الاقتصادية
بفضل حلول تكامل النظام المتقدمة والتصميم الفريد ، فإن استخدام تقنية التحكم في الاحتراق الخالي من الهدر يحقق كفاءة أعلى في استهلاك الوقود ويوفر ما يصل إلى 15٪ من الوقود مقارنة بمولدات الغاز الأخرى بنفس سعة الطاقة.
وفي الوقت نفسه ، يعتبر الوقود الغازي منافسًا اقتصاديًا مقارنة بالديزل التقليدي أو وقود البنزين.
3. القدرة على التكيف والمرونة
يتيح التصميم الفريد لنظام التحكم الكهربائي لمولدات الغاز الخاصة بنا استخدام الوقود الغازي المتنوع واستخدامها في جميع التطبيقات المعقدة تقريبًا.يمكن تغذية مولداتنا عن طريق LNC و CNG و LPG و Biogas و CBM و Syngas إلخ. تستخدم المولدات في محطات الطاقة وحقول النفط والغاز (إما للحفر أو الإنتاج) والمصانع والمباني التجارية أو الحكومية ومصانع الغاز الطبيعي المسال والكحول المصانع ومدافن القمامة ومزارع الدواجن إلخ. تستخدم محركات الغاز لدينا أيضًا على نطاق واسع في العديد من المركبات ، مثل الحافلات والشاحنات والقوارب وما إلى ذلك.يمكن أيضًا تصميم المولدات والمحركات الخاصة بنا وفقًا للوقود وظروف العمل الخاصة بالعميل.
4. الموثوقية والاعتمادية
تصميم Starlight وتطوير محركات الغاز على أساس منصات محركات الديزل الممتازة والمنصات الممتازة جنبًا إلى جنب مع نظام التحكم المتطور ينتهي بالأداء والموثوقية المتميزين.لقد وصلت بعض مولداتنا إلى الرقم القياسي لأكثر من 30000 ساعة دون إجراء أي إصلاح.
تعمل تقنية التحكم في الاحتراق الفكري على جعل متوسط درجة حرارة العادم عند 530 درجة مئوية ، مما يقلل بشكل ملحوظ من الحمل الحراري للمكبس وصمام الهواء ، كما تم تحسين موثوقية هذه المكونات بشكل كبير.تم تصميم الكهرباء القوية والضعيفة بحيث يتم فصلها ، مما يؤدي إلى تجنب تداخل التحكم ، ومن حيث تحسين موثوقية المكونات الكهربائية.
5. استجابة سريعة
يمكن للاستجابة الديناميكية السريعة لمولداتنا أن تتعامل بسهولة مع التباين اللحظي لحمل التصادم من الحفارات.يمكن أن تتكيف الاستجابة الديناميكية السريعة مع حمل الصدمات في ظل ظروف مختلفة ، وتفي بمتطلبات حمل الصدمات في حقل النفط.
6. مستوى عال من الأمن
يحقق نظام التحكم الذكي المراقبة والتسجيل في الوقت الحقيقي للمولدات ومعلماتها.ستبدأ الإنذارات والحماية التلقائية في حالة ملاحظة أي شذوذ.
لمحة عن المصنع
شركة ستارلايت للصناعة المحدودة.هي شركة مبتكرة مكرسة لتطبيق التكنولوجيا الجديدة والعالية.
نحن مورد رائد لمجموعات المولدات التي تعمل بالوقود الغازي ، ووحدات CHP / CCHP ومجموعة من حلول معدات الطاقة عالية السرعة لصناعة النفط والغاز ، والطاقة الحيوية ، والتخلص من النفايات الحضرية ، وميثان طبقة الفحم (CBM) وتطبيقات الغاز التخليقي.مع أربعة عشر عامًا من التفاني في البحث والتطوير بشأن التحكم في احتراق الوقود الغازي وإدارة الطاقة ، فإننا الرواد ، وحتى الآن الوحيدون في العالم الذي يستخدم الغاز الطبيعي والغاز المصاحب للنفط لتشغيل منصات حفر النفط.تتميز معدات Starlight Gas Powers أيضًا بالاستخدام المتكامل والكامل للطاقة والطاقة القابلة لإعادة التدوير الموجودة في نفايات الصناعة الحديثة.
يقود فريق البحث والتطوير في الشركة خبراء معروفون في محركات الغاز.نجح الفريق في تنفيذ العشرات من المشاريع الفنية الوطنية الكبرى في مجال تطوير محركات الغاز وطور عدة أنواع من محركات الغاز.
تم بيع محركات الغاز / مجموعات المولدات / CHPs Starlight إلى عدد كبير من البلدان والمناطق في جميع أنحاء العالم.في المستقبل ، ستسعى Starlight دائمًا لتحسين تطوير وتطبيق معدات الطاقة المتقدمة ، لتصبح مزودًا دوليًا لحلول طاقة الغاز.
مع عشرات السنين من التفاني في البحث والتطوير لتقنية احتراق الوقود الغازي وإدارة الطاقة ، قمنا بتطوير مولدات غاز تتراوح من 3 كيلوواط إلى 1500 كيلوواط في وحدة واحدة.
