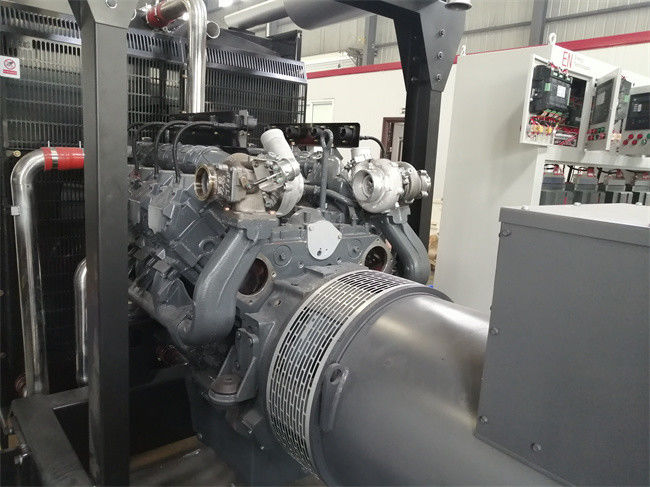

1200KW Baudouin CNG Gas Generator CHP Natural Gas Generator

منتوج وصف

1200 كيلو واط Baudouin محرك الغاز الطبيعي (CHP) CNG CHP مولد الغاز



1.1 المتطلبات الأساسية للمشروع



1.1.1 جهد الخرج: 400 كيلو فولت

التردد: 50 هرتز

معامل القدرة: 0.9 وما فوق.



1.1.2 وضع التشغيل: معزول ومتزامن.يتم تشغيل المولدات ببدء تشغيل أسود للطاقة 24 فولت ، ولا يلزم توفير مصدر طاقة خارجي.



1.1.3.متطلبات أخرى: يجب أن تكون المولدات في مظلة مزودة بنظام تبريد أفقي ومراوح كهربائية.هناك حاجة إلى أجهزة تحذير تسرب الغاز.



1.2 تكوين الغاز وقيمة الحرارة



تبلغ إمدادات الغاز الطبيعي اليومية 60000 متر مكعب في اليوم.ومع ذلك ، ضغط الغاز غير واضح.تحتاج مجموعات المولدات إلى ضغط الغاز الطبيعي حوالي 20-50kPa.G تكوين الغاز الطبيعي على النحو التالي:

الجدول 1-1 تكوين الغاز الطبيعي



نوع الغاز	نسبة الخلد	ملاحظات
CH4	84.94٪
C2H6	4.85٪
C3H8	1.81٪
C4H10	0.72٪
C5H12plus	2.81٪
N2	4.38٪
أر	0.05٪
هو	0.03٪
H2	0.6٪
ثاني أكسيد الكربون	0.08٪

تبلغ قيمة حرارة الغاز الطبيعي حوالي 40.6MJ / Nm³.يمكن لمولد الغاز ، وفقًا لمتغير تكوين الغاز ، ضبط تركيز الغاز الطبيعي وتوقيت الإشعال تلقائيًا لضمان التشغيل الموثوق والفعال للمولد نفسه.



2. مولدات الغاز



تم اختيار محركات الغاز Weichai 16M33D1280NG ومولدات Mecc alte ECO46.في مظلة واحدة ، تم دمج مولد غاز واحد بقدرة 1.2 ميجاوات ونظام تبريد أفقي ونظام تحكم واحد.المظلة هي دليل على الرمال والقطط.يتيح تصميم التحكم في منطقة درجة الحرارة تشغيل المولد بشكل طبيعي في نطاق درجة حرارة -30 درجة مئوية إلى 50 درجة مئوية.



تبلغ القدرة الإجمالية لمحطة الطاقة 12 ميجاوات ويتم دمج جميع المولدات.يمكن أن يكون أي من المولدات مجموعة احتياطية مما يتيح النقل العاجل لأي مولد آخر.يتم تثبيت مفتاح عزل لكل مولد يقوم بعزل أي مولد غاز عند الضرورة.

نموذج المولد: EW-1200NGB-1 / 4A.



1.2 ميجا واط تصميم مولد الغاز



3.1 المظلة



تم تصميم المظلة التي يبلغ طولها 30 قدمًا حصريًا لمولد 1.2 ميجاوات.السطح مطلي بالبولي يوريثين اللامع والمقاوم للاهتراء.في المظلة ، يوجد خزانة تحكم ، كابينة مولد ، نظام ترشيح مدخل / مخرج الهواء.يوجد في الجزء العلوي من المظلة نظام تبريد أفقي.يتم ضبط مصدر الغاز في أحد طرفيه ويتم توصيل كابل الطاقة من طرف آخر.هذا التصميم يجعل ترتيب أنابيب الغاز والكابلات في الموقع أمرًا سهلاً ومريحًا.



3.2 محرك الغاز



تم اختيار محرك الغاز Baudouin 16M33D1289NG.تم تطوير محرك الغاز بعمق في أنظمة التحكم في الوقود لتحسين كفاءته الكهربائية وموثوقيته وتكيفه مع الوقود لظروف عمل معينة.كما يأخذ التطوير في الاعتبار الاستجابة الديناميكية والاقتصاد في استهلاك الوقود والموثوقية والسلامة.



يتم التحكم في محرك الغاز المثبت عن طريق نظام التحكم في حرق الغاز ذي الحلقة المغلقة المستورد والذي يتضمن أحدث أنظمة التحكم في Woodward ، ونظام الإشعال الذكي Hoerbiger ، والشاحن التوربيني ABB عالي الكفاءة ، والاشتعال التعاقدي المعتمد على أسطوانة واحدة ، ونظام تنظيم السرعة الكهربائي ، وحلقة الوقود القريبة نظام التحكم ونظام التكيف الذاتي للبيئة ونظام التشخيص والحماية الذاتي.ستضمن كل هذه الأنظمة التحكم الدقيق والموثوق في محرك الغاز وتضمن أدائه الاقتصادي والديناميكي والبيئي.تم تحسين الأنظمة أيضًا من قبل شركتنا لتحقيق موثوقية وكفاءة عالية.



3.3 نظام التبريد



تم تجهيز نظام التبريد الأفقي ذو درجة الحرارة العالية والمنخفضة ، والمراوح الكهربائية ذات الكفاءة العالية والمنخفضة الطاقة ، والمبرد الداخلي وسعة تبريد مياه الدثار للتحكم في الدورة المغلقة لتمكين استخدام المولد في درجات حرارة محيطة مختلفة.



الجدول 3-1: معلمات نظام التبريد 1.2 ميجاوات



	المبرد سترة	المبرد بين المبردات
درجة الحرارة المحيطة المصممة	50	45
قوة التبريد المصممة	960 كيلو واط	130 كيلو واط
1200kW التبريد التكرار	115٪	122٪
1100 كيلوواط التبريد التكرار	128٪	139٪
1000 كيلو واط	143٪	155٪
منطقة المبرد	≥670㎡	≥505㎡
المواد	مواسير نحاسية / زعانف نحاسية	مواسير نحاسية / زعانف نحاسية
درجة الحرارة المحيطة المطبقة	-30 ℃ ~ 50 ℃	-30 ℃ ~ 45 ℃

3.4 المولد



يتم اختيار مولد التيار المتناوب المتزامن الخالي من الفرشاة Mecc Alte ECO46 مع تقوية المكونات المتحركة لتحسين مقاومة المولدات لتأثير الحمل والتداخل ولضمان تشغيله الموثوق به والمستقر على المدى الطويل.



3.5 نظام التحكم في مجموعة المولدات



نظام التحكم في المولد هو نظام DEIF الذكي للتحكم في المولد والذي يحقق البدء التلقائي ، والتسريع ، والتشغيل ، والتوازي ، وتخصيص الحمل ، وفصل الفرامل ، والتبريد والتوقف.يتوفر أيضًا نظام التحكم عن بعد والمراقبة.



3.6 المعلمات الفنية لمولد الغاز



الجدول 3-2 المعلمات الفنية لمولد الغاز 1.2MW / 400V

SN	غرض	العوامل
1	اعدادات المولد	1.2 ميجا واط مولد غاز مع مظلة
1.1	نموذج المولد	EW-1200NGB-1 / 4A
1.2	القوة المصنفة	1200 كيلو واط
1.3	التصنيف الحالي	2165 أ
1.4	الفولطية	230/400 فولت
1.5	تردد مصنف	50 هرتز
1.6	وضع بدء التشغيل	البدء الكهربائي DC24V
1.7	تنظيم السرعة	التنظيم الكهربائي
1.8	التحكم في الوقود	حرق العجاف ، التحكم في الحلقة القريبة
1.9	اشتعال	التحكم الكهربائي بأسطوانة واحدة في إشعال الطاقة العالية المعتمد
1.10	التحكم في مجموعة المولدات	زر تشغيل / إيقاف زر واحد
1.11	استهلاك زيوت التشحيم	≤0.2g / kWh
1.12	الكفاءة الكهربائية	≥ 40.1٪ (80٪ ~ 100٪ تحميل)
1.13	أبعاد	9000 × 3000 × 2900 مم (الارتفاع بعد التركيب 4500 مم)
1.14	الوزن الصافي	14900 كجم
2	محرك
2.1	ماركة	ويتشاي / بودوان
2.2	نموذج	16M33D1280NG
2.3	الإزاحة	52.3 لتر
2.4	مدخل الهواء	شاحن توربيني ، مبرد داخلي قسري ، هيكل رباعي الصمامات
2.5	تقييمه rpm	1500r / دقيقة
2.6	تبريد	مبرد بين الماء والهواء ، تبريد بالماء بالقوة
2.7	تشحيم	التشحيم القسري
2.8	كفاءة المحرك الحرارية	42٪
3	المولد
3.1	ماركة	Mecc alte
3.2	نموذج	ECO46 1S4A
3.3	عامل القوى	0.8 (تأخير)
3.4	توليد الكفاءة	95.3٪
3.5	قدرة المولد	1500 كيلو فولت أمبير
3.6	مرحلة	3 مراحل 4 أسلاك
3.7	درجة العزل	ح
3.8	درجة الحماية	IP23
4	نظام التحكم في مجموعة المولدات
4.1	ماركة	ضيف
4.2	نموذج	AGC200
4.3	المهام	بدء / إيقاف زر واحد ، عرض البيانات ، التسجيل ، الحماية والمراقبة ، إلخ.
4.4	عارض	دورة في الدقيقة / ضغط زيت التشحيم / درجة حرارة الماء / ساعات التشغيل / التيار / الجهد / التردد / الطاقة النشطة / الطاقة التفاعلية / توزيع الحمل إلخ
4.5	وظائف الحماية	إنذار وتحكم أوتوماتيكي في درجة حرارة الماء المرتفعة ، وضغط زيت التشحيم المنخفض ، والسرعة الزائدة ، والتيار الزائد ، والجهد AC / DC منخفض / مرتفع ، وما إلى ذلك.
5	ظلة	مظلة واقية من الغبار مع تهوية بالضغط الإيجابي
1. تعتمد البيانات على قيمة الحرارة فوق أو فوق 35.88MJ / Nm3 من الغاز الطبيعي والتي تتوافق مع معايير ISO8528 / 1 و ISO3046 / 1 و BS5514 / 1. 2. البيانات الفنية التي تم الحصول عليها في ظل الظروف القياسية: الضغط الجوي: 100 كيلو باسكال ، درجة الحرارة المحيطة: 25 درجة مئوية ، الرطوبة النسبية: 30٪. 3. في ظل الظروف القياسية ، تتوافق البيانات مع معيار DIN ISO 3046/1 التقييم. تحمل معدل استهلاك الغاز الطبيعي المصنف ضمن ± 5٪. 4. معامل القدرة 0.8 وما فوق. 5. Fume Nox يؤكد ≤500 جزء في المليون



• وظائف مولد الغاز
• نموذج بدء التشغيل

يتم تشغيل مولدات الغاز بواسطة بطارية 24V DC.لا حاجة لمولد ديزل آخر أو مصدر طاقة شبكي.

• توقف طارئ

يوجد إيقاف طارئ يدوي وتوقف طارئ تلقائي في حالات تسرب الغاز الطبيعي أو التيار الزائد وما إلى ذلك.

• التحكم في مولد الغاز

يمكن تحقيق التحكم بزر واحد ، والضبط التلقائي لنسبة الهواء والوقود ، والتحكم التلقائي في عامل الطاقة ، وزيادة الحمل التلقائي وتقليله على المولد.

نظام التحكم في المولد: خزانة التحكم بها جهاز عرض واحد.يوجد في الخزانة وحدات تحكم ، ومرحلات ، وصمامات ، وعدادات ، وأزرار ضبط ، ومؤشرات ، وزر إيقاف طارئ لمراقبة عملية عمل المولد والتحكم فيها.

• حماية المولد في حالة العطل

يحتوي نظام التحكم على وظائف حماية وإنذارات صوتية / ضوئية للحمل الزائد ، والتيار الزائد ، والدارة القصيرة ، والطاقة العكسية ، والتردد المنخفض ، والجهد الزائد ، والجهد الزائد ، والسرعة الزائدة ، إلخ.

بالنسبة للفشل الطفيف مثل ارتفاع درجة حرارة مياه التبريد ، والضغط المنخفض لزيوت التشحيم ، والحمل الزائد ، وبدء التشغيل الفاشل ، سيكون هناك إنذار ضوئي وصوتي ويسمح بالتوقف التلقائي أو اليدوي.

بالنسبة للفشل الشديد مثل ارتفاع درجة حرارة المحرك ، وضغط زيت التشحيم المنخفض ، والسرعة الزائدة ، وما إلى ذلك ، فإنه سيتوقف تلقائيًا وسيتم إرسال الإنذار.

• شروط تشغيل المولد
  • متطلبات الغاز الطبيعي
    • عند الطاقة المقدرة ، يجب أن يكون ضغط الغاز الطبيعي عند شفة المدخل في حدود 20kPa≥P≥50kPa.
    • يجب أن يكون معرف أنبوب مدخل الغاز الطبيعي بطاقة مقننة DN80 أو أعلى.
    • عند التشغيل العادي ، تبلغ قيمة حرارة الغاز 40.6 ميجا جول / نيوتن متر مكعب ، مع الأخذ في الاعتبار جميع الظروف الأخرى ، يجب أن يكون معدل إمداد الغاز الطبيعي 2500 نيوتن متر مكعب / ساعة أو أعلى (محسوبًا عند حمل 10 ميجاوات).



الجدول 5-1: التركيبات المطلوبة للغاز الطبيعي

نوع الغاز	غرض	المتطلبات
غاز طبيعي	قيمة الحرارة MJ / Nm³	≥34
	محتوى CH4 بالحجم٪	≥82
	الكبريت الكلي mg / Nm³	≤200
	محتوى H2S mg / Nm³	≤15
	حجم الجسيمات النجاسة ميكرومتر	＜ 5
	محتوى النجاسة g / m³	≤0.03

ملحوظة: سيكون هناك تأثير على المحرك إذا لم يكن الغاز الطبيعي بالشكل المطلوب.

• المبرد

يملأ كل محرك بـ 560 لتر من سائل التبريد.يجب أن يكون سائل التبريد مقاوم للصدأ والقشور والتجميد ويحتوي على الجليكول.الشرط الدقيق على النحو التالي الجدول.

الجدول 5-2 متطلبات المبرد

درجة الحرارة المحيطة	نسبة المبرد
	النسبة المئوية لحجم الجليكول	نسبة حجم الماء
≥5 درجة	0	100
-10 درجة مئوية ～ 5 درجة مئوية	33	67
-26 درجة مئوية ～ -10 درجة مئوية	50	50
-35 درجة مئوية ～ -26 درجة مئوية	56	44

5.3 زيوت التشحيم

يملأ كل محرك بـ 190 لترًا من مادة التشحيم لأول مرة ويكون حجم كل استبدال 170 لترًا.يجب إضافة مادة تشحيم خاصة بالمحرك الغازي (CNG / LNG).

نموذج زيوت التشحيم مقابل درجة الحرارة المحيطة كما في الجدول التالي



الجدول 5-3: كود التشحيم ودرجة الحرارة المقابلة

كود زيوت التشحيم	نطاق درجة الحرارة المحيطة
15 واط / 40	-20 ℃ 40 ℃
10 واط / 40	-25 ℃ ～ 40 ℃
5 واط / 40	-30 ℃ ～ 40 ℃
0 واط / 40	-35 ℃ ～ 40 ℃





5.4 درجة الحرارة والرطوبة المحيطة

مجموعات المولدات مخصصة لدرجة الحرارة المحيطة -30 50 ؛إذا كانت درجة الحرارة المحيطة أعلى من 40 درجة مئوية ، فإن الطاقة المقدرة للمولد ستنخفض.تزداد درجة الحرارة المحيطة كل 5 ، وستنخفض الطاقة المقدرة لمجموعة المولدات بنسبة 5٪.

الرطوبة القصوى المسموح بها هي 95٪.عندما تكون الرطوبة أعلى من 30٪ ، سيكون لها تأثير على المولد.

5.5 ارتفاع

الارتفاع المسموح به لمجموعة المولدات لا يزيد عن 3000 متر ؛إذا كان الارتفاع أعلى من 1000 متر ، فإن القدرة المقدرة ستنخفض بنسبة 3٪ لكل زيادة في الارتفاع بمقدار 500 متر.



• ضمان الجودة

ستكون فترة الضمان 12 شهرًا من تاريخ EXW أو 3000 ساعة من التشغيل ، أيهما أقرب.ستوفر الشركة المصنعة دليل مستخدم مولد الغاز وتدريب مهندسي المشتري.يتحمل المشتري مسؤولية أي أضرار ناتجة عن سوء التشغيل أو التشغيل غير السليم.
