| الحد الأدنى لكمية : | 1 مجموعات | الأسعار : | USD 420,000 - 490,000 /pc |
|---|---|---|---|
| تفاصيل التغليف : | التعبئة صالحة للابحار | وقت التسليم : | 90 يومًا |
| شروط الدفع : | L / C ، T / T | القدرة على العرض : | 12 قطعة / قطعة في الشهر |
| مكان المنشأ: | الصين | اسم العلامة التجارية: | Baudouin |
|---|---|---|---|
| إصدار الشهادات: | ISO | رقم الموديل: | 16M33D1289 |
|
معلومات تفصيلية |
|||
| تسليط الضوء: | Steyr t1220KW مولد الحرارة والطاقة المشترك,مولد الحرارة والطاقة المشتركين من Steyr t12 Baudouin,مجموعة مولدات الغاز الطبيعي steyr t12 CHP |
||
|---|---|---|---|
منتوج وصف
محرك Baudouin 120KW يجمع بين الحرارة والطاقة (CHP) ومولد الغاز الطبيعي
الوصف
مولدات الغاز
تم اختيار محركات الغاز Weichai 16M33D1280NG ومولدات Mecc alte ECO46.في مظلة واحدة ، تم دمج مولد غاز واحد بقدرة 1.2 ميجاوات ونظام تبريد أفقي ونظام تحكم واحد.المظلة هي دليل على الرمال والقطط.يتيح تصميم التحكم في منطقة درجة الحرارة تشغيل المولد بشكل طبيعي في نطاق درجة حرارة -30 درجة مئوية إلى 50 درجة مئوية.
تبلغ القدرة الإجمالية لمحطة الطاقة 12 ميجاوات ويتم دمج جميع المولدات.يمكن أن يكون أي من المولدات مجموعة احتياطية مما يتيح النقل العاجل لأي مولد آخر.يتم تثبيت مفتاح عزل لكل مولد يقوم بعزل أي مولد غاز عند الضرورة.
نموذج المولد: EW-1200NGB-1 / 4A.
1.2 ميجا واط تصميم مولد الغاز
ظلة
تم تصميم المظلة التي يبلغ طولها 30 قدمًا حصريًا لمولد 1.2 ميجاوات.السطح مطلي بالبولي يوريثين اللامع والمقاوم للاهتراء.في المظلة ، يوجد خزانة تحكم ، كابينة مولد ، نظام ترشيح مدخل / مخرج الهواء.يوجد في الجزء العلوي من المظلة نظام تبريد أفقي.يتم ضبط مصدر الغاز في أحد طرفيه ويتم توصيل كابل الطاقة من طرف آخر.هذا التصميم يجعل ترتيب أنابيب الغاز والكابلات في الموقع أمرًا سهلاً ومريحًا.
محرك الغاز

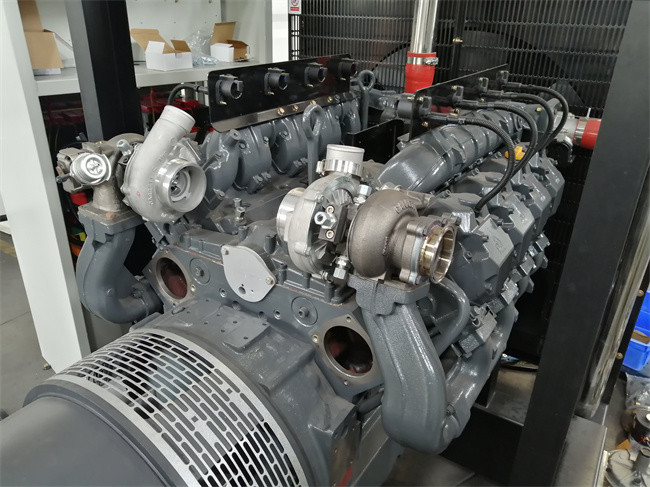

تم اختيار محرك الغاز Baudouin 16M33D1289NG.تم تطوير محرك الغاز بعمق في أنظمة التحكم في الوقود لتحسين كفاءته الكهربائية وموثوقيته وتكيفه مع الوقود لظروف عمل معينة.كما يأخذ التطوير في الاعتبار الاستجابة الديناميكية والاقتصاد في استهلاك الوقود والموثوقية والسلامة.
يتم التحكم في محرك الغاز المثبت عن طريق نظام التحكم في حرق الغاز ذي الحلقة المغلقة المستورد والذي يتضمن أحدث أنظمة التحكم في Woodward ، ونظام الإشعال الذكي Hoerbiger ، والشاحن التوربيني ABB عالي الكفاءة ، والاشتعال التعاقدي المعتمد على أسطوانة واحدة ، ونظام تنظيم السرعة الكهربائي ، وحلقة الوقود القريبة نظام التحكم ونظام التكيف الذاتي للبيئة ونظام التشخيص والحماية الذاتي.ستضمن كل هذه الأنظمة التحكم الدقيق والموثوق في محرك الغاز وتضمن أدائه الاقتصادي والديناميكي والبيئي.تم تحسين الأنظمة أيضًا من قبل شركتنا لتحقيق موثوقية وكفاءة عالية.
نظام التبريد
تم تجهيز نظام التبريد الأفقي ذو درجة الحرارة العالية والمنخفضة ، والمراوح الكهربائية ذات الكفاءة العالية والمنخفضة الطاقة ، والمبرد الداخلي وسعة تبريد مياه الدثار للتحكم في الدورة المغلقة لتمكين استخدام المولد في درجات حرارة محيطة مختلفة.
الجدول 3-1: معلمات نظام التبريد 1.2 ميجاوات
| المبرد سترة | المبرد بين المبردات | |
| درجة الحرارة المحيطة المصممة | 50 | 45 |
| قوة التبريد المصممة | 960 كيلو واط | 130 كيلو واط |
| 1200kW التبريد التكرار | 115٪ | 122٪ |
| 1100 كيلوواط التبريد التكرار | 128٪ | 139٪ |
| 1000 كيلو واط | 143٪ | 155٪ |
| منطقة المبرد | ≥670㎡ | ≥505㎡ |
| المواد | مواسير نحاسية / زعانف نحاسية | مواسير نحاسية / زعانف نحاسية |
| درجة الحرارة المحيطة المطبقة | -30 ℃ ~ 50 ℃ | -30 ℃ ~ 45 ℃ |
المولد
يتم اختيار مولد التيار المتناوب المتزامن الخالي من الفرشاة Mecc Alte ECO46 مع تقوية المكونات المتحركة لتحسين مقاومة المولدات لتأثير الحمل والتداخل ولضمان تشغيله الموثوق به والمستقر على المدى الطويل.
نظام التحكم في مجموعة المولدات
نظام التحكم في المولد هو نظام DEIF الذكي للتحكم في المولد والذي يحقق البدء التلقائي ، والتسريع ، والتشغيل ، والتوازي ، وتخصيص الحمل ، وفصل الفرامل ، والتبريد والتوقف.يتوفر أيضًا نظام التحكم عن بعد والمراقبة.
المعلمات الفنية لمولد الغاز
الجدول 3-2 المعلمات الفنية لمولد الغاز 1.2MW / 400V
| SN | غرض | العوامل |
| 1 | اعدادات المولد | 1.2 ميجا واط مولد غاز مع مظلة |
| 1.1 | نموذج المولد | EW-1200NGB-1 / 4A |
| 1.2 | القوة المصنفة | 1200 كيلو واط |
| 1.3 | التصنيف الحالي | 2165 أ |
| 1.4 | الفولطية | 230/400 فولت |
| 1.5 | تردد مصنف | 50 هرتز |
| 1.6 | وضع بدء التشغيل | البدء الكهربائي DC24V |
| 1.7 | تنظيم السرعة | التنظيم الكهربائي |
| 1.8 | التحكم في الوقود | حرق العجاف ، التحكم في الحلقة القريبة |
| 1.9 | اشتعال | التحكم الكهربائي بأسطوانة واحدة في إشعال الطاقة العالية المعتمد |
| 1.10 | التحكم في مجموعة المولدات | زر تشغيل / إيقاف زر واحد |
| 1.11 | استهلاك زيوت التشحيم | ≤0.2g / kWh |
| 1.12 | الكفاءة الكهربائية | ≥ 40.1٪ (80٪ ~ 100٪ تحميل) |
| 1.13 | أبعاد | 9000 × 3000 × 2900 مم (الارتفاع بعد التركيب 4500 مم) |
| 1.14 | الوزن الصافي | 14900 كجم |
| 2 | محرك | |
| 2.1 | ماركة | ويتشاي / بودوان |
| 2.2 | نموذج | 16M33D1280NG |
| 2.3 | الإزاحة | 52.3 لتر |
| 2.4 | مدخل الهواء | شاحن توربيني ، مبرد داخلي قسري ، هيكل رباعي الصمامات |
| 2.5 | تقييمه rpm | 1500r / دقيقة |
| 2.6 | تبريد | مبرد بين الماء والهواء ، تبريد بالماء بالقوة |
| 2.7 | تشحيم | التشحيم القسري |
| 2.8 | كفاءة المحرك الحرارية | 42٪ |
| 3 | المولد | |
| 3.1 | ماركة | Mecc alte |
| 3.2 | نموذج | ECO46 1S4A |
| 3.3 | عامل القوى | 0.8 (تأخير) |
| 3.4 | توليد الكفاءة | 95.3٪ |
| 3.5 | قدرة المولد | 1500 كيلو فولت أمبير |
| 3.6 | مرحلة | 3 مراحل 4 أسلاك |
| 3.7 | درجة العزل | ح |
| 3.8 | درجة الحماية | IP23 |
| 4 | نظام التحكم في مجموعة المولدات | |
| 4.1 | ماركة | ضيف |
| 4.2 | نموذج | AGC200 |
| 4.3 | المهام | بدء / إيقاف زر واحد ، عرض البيانات ، التسجيل ، الحماية والمراقبة ، إلخ. |
| 4.4 | عارض | دورة في الدقيقة / ضغط زيت التشحيم / درجة حرارة الماء / ساعات التشغيل / التيار / الجهد / التردد / الطاقة النشطة / الطاقة التفاعلية / توزيع الحمل إلخ |
| 4.5 | وظائف الحماية | إنذار وتحكم أوتوماتيكي في درجة حرارة الماء المرتفعة ، وضغط زيت التشحيم المنخفض ، والسرعة الزائدة ، والتيار الزائد ، والجهد AC / DC منخفض / مرتفع ، وما إلى ذلك. |
| 5 | ظلة | مظلة واقية من الغبار مع تهوية بالضغط الإيجابي |
|
1. تعتمد البيانات على قيمة الحرارة فوق أو فوق 35.88MJ / Nm3 من الغاز الطبيعي والتي تتوافق مع معايير ISO8528 / 1 و ISO3046 / 1 و BS5514 / 1. 2. البيانات الفنية التي تم الحصول عليها في ظل الظروف القياسية: الضغط الجوي: 100 كيلو باسكال ، درجة الحرارة المحيطة: 25 درجة مئوية ، الرطوبة النسبية: 30٪. 3. في ظل الظروف القياسية ، تتوافق البيانات مع معيار DIN ISO 3046/1 التقييم. تحمل معدل استهلاك الغاز الطبيعي المصنف ضمن ± 5٪. 4. معامل القدرة 0.8 وما فوق. 5. Fume Nox يؤكد ≤500 جزء في المليون |
||
يتم تشغيل مولدات الغاز بواسطة بطارية 24V DC.لا حاجة لمولد ديزل آخر أو مصدر طاقة شبكي.
يوجد إيقاف طارئ يدوي وتوقف طارئ تلقائي في حالات تسرب الغاز الطبيعي أو التيار الزائد وما إلى ذلك.
يمكن تحقيق التحكم بزر واحد ، والضبط التلقائي لنسبة الهواء والوقود ، والتحكم التلقائي في عامل الطاقة ، وزيادة الحمل التلقائي وتقليله على المولد.
نظام التحكم في المولد: خزانة التحكم بها جهاز عرض واحد.يوجد في الخزانة وحدات تحكم ، ومرحلات ، وصمامات ، وعدادات ، وأزرار ضبط ، ومؤشرات ، وزر إيقاف طارئ لمراقبة عملية عمل المولد والتحكم فيها.
يحتوي نظام التحكم على وظائف حماية وإنذارات صوتية / ضوئية للحمل الزائد ، والتيار الزائد ، والدارة القصيرة ، والطاقة العكسية ، والتردد المنخفض ، والجهد الزائد ، والجهد الزائد ، والسرعة الزائدة ، إلخ.
بالنسبة للفشل الطفيف مثل ارتفاع درجة حرارة مياه التبريد ، والضغط المنخفض لزيوت التشحيم ، والحمل الزائد ، وبدء التشغيل الفاشل ، سيكون هناك إنذار ضوئي وصوتي ويسمح بالتوقف التلقائي أو اليدوي.
بالنسبة للفشل الشديد مثل ارتفاع درجة حرارة المحرك ، وضغط زيت التشحيم المنخفض ، والسرعة الزائدة ، وما إلى ذلك ، فإنه سيتوقف تلقائيًا وسيتم إرسال الإنذار.
ستكون فترة الضمان 12 شهرًا من تاريخ EXW أو 3000 ساعة من التشغيل ، أيهما أقرب.ستوفر الشركة المصنعة دليل مستخدم مولد الغاز وتدريب مهندسي المشتري.يتحمل المشتري مسؤولية أي أضرار ناتجة عن سوء التشغيل أو التشغيل غير السليم.
